一、概 述

無線高壓核相儀，應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。

二、安全事項

1、現場測試時，操作人員應按電力部門高壓測試安全距離標準進行操作。

    2、所測試絕緣桿電壓等級為 ≤ 220KV 。

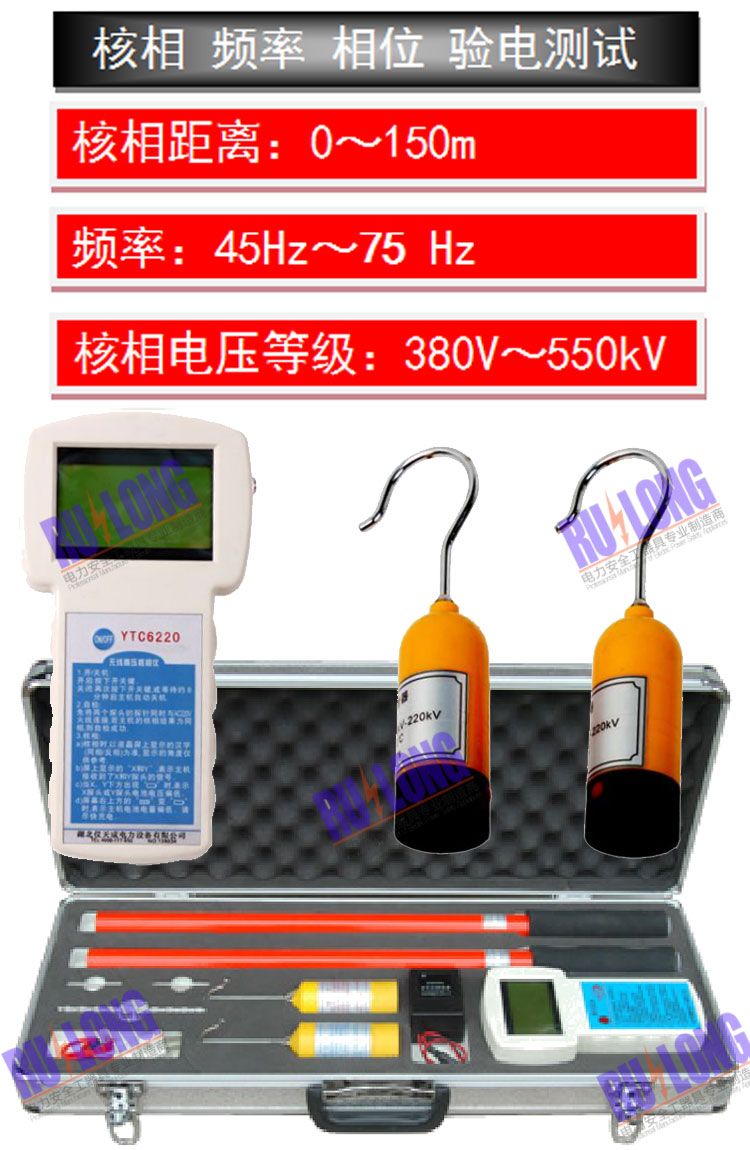

三、設備清單

     ①鋁合金包裝箱一個

     ②主機一臺

     ③校驗插頭線

     ④電源充電器一只

     ⑤絕緣桿兩根

⑥X，Y采集器各一只

⑦1.5V電池10節

⑧說明書一本

⑨保修卡一份

⑩合格證一份

四、技術特性

1、屏幕顯示內容：無線高壓核相儀，不同相、同相、頻率、X、Y、  、    、    。

2、電源：主機采用可充電電源，X 和 Y 采集器 5 節 AG13 電池。

3、自動關機：開機后8分鐘左右主機自動關機

4、接觸被測強電場時，儀器會自動報警。

五、技術指標

    ①準確度：同相誤差≤15°，不同相誤差≤15°

    ②采樣速率 3 次 / 秒

    ③X和Y采集器電源電壓為7.5V ±1.5V

    ④X和Y采集器工作電流≤4mA

    ⑤主機和 X、Y采集器的視距傳輸距離為X、Y≥150m

    ⑥工作環境：-35°┉ +50° 濕度：≤95%RH

    ⑦儲存環境：-40°┉ +55° 濕度：≤95%RH

    ⑧本產品主機所測電壓等級為 0.38KV┉110KV通用；220KV絕緣桿需要定做，

    220KV-500KV以上電壓等級需定做！
